CNC-Backplot Editor
mit vielen zusätzlichen Werkzeugen für den CNC Profi.
Mit dem leistungsstarken CNC-Editor kann der CNC-Profi seine CNC-Programme editieren, optimieren, verifizieren, exportieren, analysieren und an die Maschine übertragen.

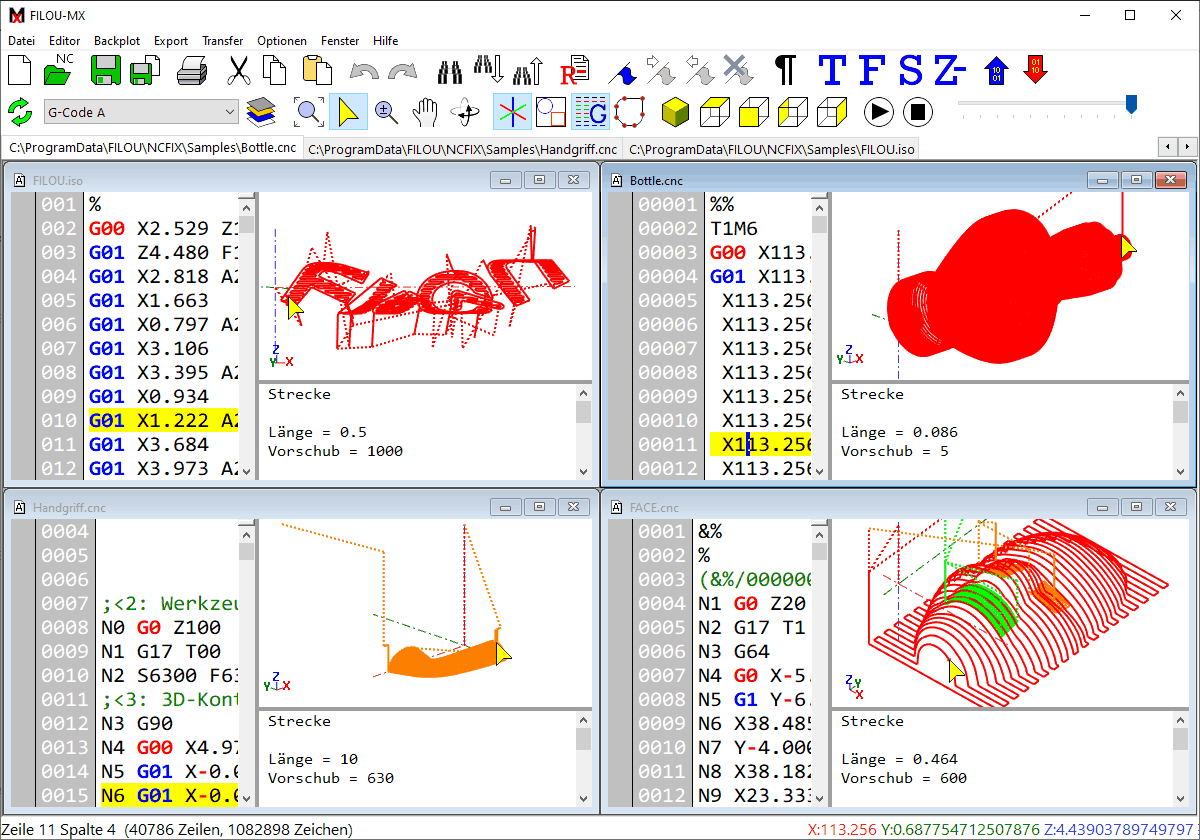

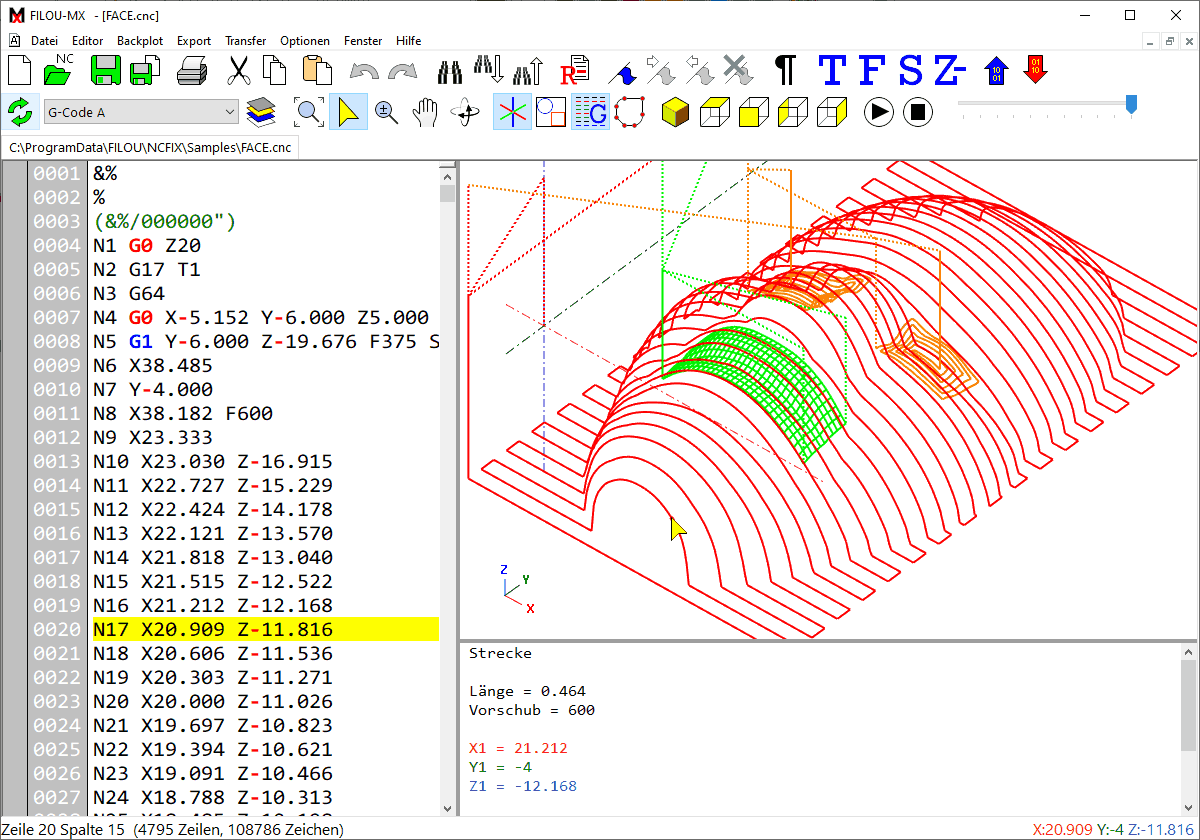

In jedem Backplot kann gezoomt, gedreht, etc. werden. (links im Bild 4 CNC Programme).
*=Nur abhängig von Ihren Ressourcen.

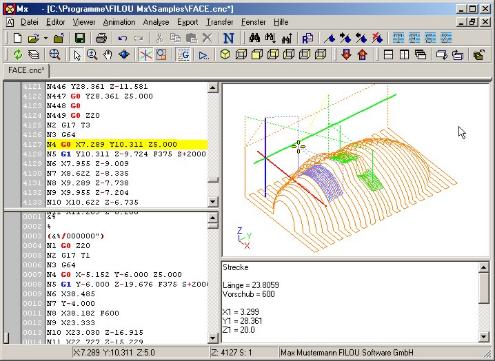

Stellen Sie CNC Programme in Form von Bewegungslinien am Bildschirm grafisch dar. Darum wird der Backplot in FILOU-MX Viewer genannt. In der Animation wird der CNC Werkzeugweg Satz für Satz dargestellt. Der Editor und Animation können synchronisiert werden.

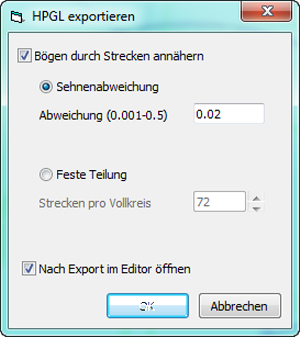

Links ist als Beispiel der HPGL Export abgebildet.

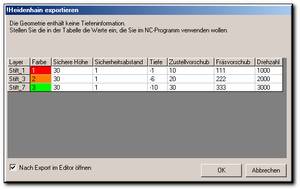

Oder zum Beispiel von G-Code nach Heidenhain oder umgekehrt.
Unterstützt werden die Formate
G-Code (z.B. Sinumerik, Fanuc, DIN, ISO, u.a.)
Heidenhain Klartext
ISEL NCP
DXF
HPGL
Maschinen die eine Schnittstelle nach RS 232 (V24) / COM zur Datenübertragung an die CNC Maschine haben, können mit FILOU-MX die Daten übertragen.
Die bidirektionale Datenübertragung ist Steuerungs-unabhängig.
Interface
Eine Anbindung an andere Programme ist möglich. Bitte anfragen.
System-Voraussetzungen
FILOU-MX benötigt
Windows 7 | 8 | 10 | 11
Für den Backplot ist OPEN-GL Unterstützung erforderlich.
FILOU-MX – CNC-Backplot Editor für Profis
FILOU-MX ist ein überaus leistungsstarker CNC Backplot Editor
Aber der CNC-Backplot Editor kann noch viel mehr. Mit FILOU-MX simulieren, visualisieren, editieren und analysieren Sie die Werkzeugwege Ihrer CNC-Programme. Ist das Programm geprüft, übertragen Sie es mit FILOU-MX direkt an die Maschine. Eine Exportfunktion für andere Formate rundet das Programm ab.
Viewer (Backplot)
- CNC-Editor
- CNC-Import
- Interface
- und den optionalen Modulen
- Simulation
- Analyse
- Datentransfer
- CNC-Export
CNC-Editor
- Alle Standard-Funktionen eines Editors
- Spezielle CNC-Funktionen
- Automatische Satznummern-Generierung gemäß Anwender-Vorgaben
- Spalten editieren
- Editor teilbar
- farbige Syntax Hervorhebung
- Darstellung der Werkzeugbahnen im Viewer.
- Direkte Verbindung von Editor und Viewer. Ein im Editor markierter Satz wird im Viewer farbig markiert.
- Gleichzeitiges Öffnen mehrerer beliebig großer Dateien im Editor.
Viewer (Backplot)
- Zeigt importierte NC-Programme und CAD-Geometrie (DXF, HPGL) als 3D Werkzeugbahnen.
- Dynamisches Zoomen, Drehen und Verschieben der 3D Darstellung.
- Standard-Ansichten
- Pro Werkzeug wird ein eigener Layer generiert.
- Jedes Werkzeug wird in einer eigenen Farbe dargestellt.
- Wahlweise Darstellung des Programmnullpunktes.
- Darstellung des benutzten Arbeitsraumes.
- Automatische Ebenen-Erkennung (G17, G18, G19).
- Einstellbare Ebenen
- Falsche Werkzeugbewegungen oder Eilgangs-Fehler können sofort erkannt werden.
- Layer-Verwaltung
- Standard-Ansichten
- Eilgang ein/aus
- Direkte Verbindung von Editor und Viewer. Ein im Editor markierter Satz wird im Viewer farbig markiert oder umgekehrt (mit Analyse-Modul)
Import
- Import von NC-Programmen in folgenden Formaten:
- G-Code
- DIN/ISO
- Heidenhain Klartext
- Sinumerik, Fanuc, u.a.
- ISEL-NCP
- DXF
- HPGL
- einstellbarer Importfilter
- Animation der Werkzeugwege
- Zeitraffer
- Zeitlupe
- Geometrie-Informationen zu den jeweiligen Wegen
- Animation von Programmteilen
- Verschiedene Darstellungen
- Synchronisierter Editor
- Aktive Zoomfunktionen während der Animation
Daten-Transfer
- Direkte Datenübertragung an die CNC Maschine und zurück
- Unterstützung der RS 232 (V24) / COM Schnittstelle
- Unterstützung beliebig vieler Maschinen
- Getrennte Einstellungen für Senden und Empfangen
- High-Speed Übertragung, einstellbar von 110-256.000 Baud
- Bidirektionale Datenübertragung
- Steuerungs-unabhängig
Analyse
- Ermittlung der maximalen Werkzeugwege
- Überprüfung des maximalen Vorschubs
- Bestimmen der benutzten Werkzeuge
- Erstellen einer Werkzeugliste
- Berechnung Bearbeitungszeit
- Direkte Verbindung von Editor und Viewer. Beim Anklicken einer Werkzeugbahn im Viewer wird der entsprechende Satz im Editor markiert.
- Ausgabe mit Grafik und weiteren Daten als Bericht.
Export (Konvertierung)
Alle in FILOU-MX importierten Formate können in folgende Formate konvertiert werden:
| G-Code (Sinumerik, Fanuc, u.a.) | -> -> -> -> -> |
Heidenhain (Klartext) ISEL-NCP HPGL DXF Tabelle (ASCII) |
| Heidenhain (Klartext) |
-> -> -> -> -> |
G-Code ISEL-NCP HPGL DXF Tabelle (ASCII) |
| HPGL | -> -> -> -> -> |
G-Code Heidenhain (Klartext) ISEL-NCP DXF Tabelle (ASCII) |
| DXF | -> -> |
HPGL Tabelle (ASCII) |
Allgemeine Verbesserungen
– Ein geringerer Ressourcenverbrauch, dadurch auch wesentlich schnellerer Start
– Anpassung auf Windows 11
– Einfachere Lizenzierung
– Infobereich kann aus- und eingeblendet werden
– Kopieren aus dem Infobereich möglich
– Bericht erstellen kompatibel mit Gorilla-Bericht
– Einstellung der seriellen Schnittstelle einfacher
– Leichtere Übertragbarkeit auf andere PCs
Anzeige Verbesserungen
– Schaltflächen Grösse einstellbar
– Verbesserte OpenGL-Kompatibilität (zum Beispiel Intel)
– Für hochauflösende Bildschirme geeignet (DPI aware)
– Kantenglättung im Backplot
Backplot Verbesserungen
– Backplot bis zu 100x schneller
– Backplot für 4 Achsen (A oder B)
– Anzeige von Endpunkten im Backplot
– Einstellung der Strichstärke für den Backplot
– Konvertierung zu G-Code erlaubt Einstellung des Werkzeugwechsels
