Die Funktion Senkung fräsen

Das Erstellen von Senkungen, zum Beispiel für Senkkopfschrauben, kann umständlich sein. Denn oft ist das richtige Werkzeug zum Erstellen der Senkung nicht vorhanden.

In FILOU NC20 gibt es jetzt die Funktion Senkung fräsen, mit dieser Funktion können mit einem “normalen Fräser” Senkungen in unterschiedlichen Formen erstellt werden.

Es besteht die Möglichkeit, Senkungen für Schrauben mit Zylinderkopf oder (wie oben im Bild zu sehen) für Schrauben mit Senkkopf zu erstellen. Für das Erstellen einer Senkung muss die Kern-Bohrung bereits vorhanden sein.

Einfache Handhabung

Es sind lediglich die gewünschte Position, Form und Masse anzugeben, schon kann die Senkung erstellt werden. Für Konische Senkungen kann zusätzlich der Winkel der Senkung gewählt werden. FILOU NC erstellt dann die Werkzeugwege so, dass die Senkung in der gewünschten Form entsteht.

Das Bild oben zeigt den Funktionsdialog, erstellt wird eine Senkung für eine Senkkopfschraube. Wie gewohnt zeigt der Dialog auf der rechten Seite die Werkzeugwege als Drahtgittermodell.

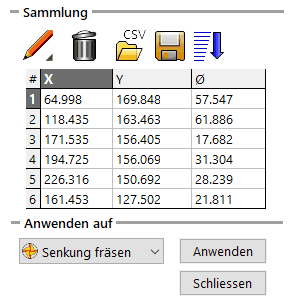

Auch im Stapel

Natürlich kann die Funktion “Senkung fräsen” auch mit der Stapelverarbeitung auf viele Punkte angewendet werden.

Dies erleichtert das Erstellen vieler Senkungen nacheinander erheblich. Mit Hilfe der neuen Sortierfunktion in FILOU NC kann das Anfahren der Positionen optimiert werden.
