Mit dem Zyklus Innengewinde lassen sich sehr leicht Gewindebohrungen mit FILOU NC16 erstellen. In dem hier vorgestellten Beispiel soll eine M8-Gewindebohrung mit FILOU NC16 erstellt werden.

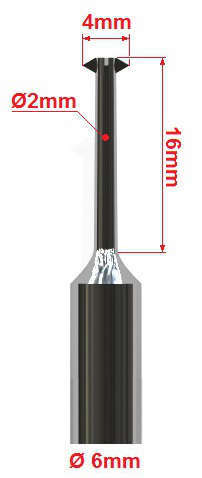

Dafür werden drei Werkzeuge benötigt:
Häufig erhalten wir die Frage, wie sich das in FILOU NC16 mit der Bahnkorrektur verhält. Dazu gibt es in NC16 zwei mögliche Einstellungen:
In NC16 hat der Nullpunkt mehrere Funktionen. Einmal dient er als Nullpunkt für die Geometrie und zum Anderen dient er als „Programm-Nullpunkt“ für den erstellten NC-Code.
Häufig bekommen wir Anfragen zum Plasma schneiden mit FILOU NC16. Ja das ist möglich. Notwendig ist nur ein entsprechender Postprozessor der für den richtigen NC-Code sorgt.
Eine Schrupp-Strategie ist das Schälfräsen entlang Kontur. Besonders einsetzbar beim Nut-Fräsen und schwierig zu bearbeitenden Materialien. „Entlang Kontur schälen“
Tauchfräsen als neue Schrupp-Strategie im „SR 7 „von FILOU NC16. Beim Tauchfräsen fräst die Stirnseite des Werkzeuges und nicht die Werkzeugschneide am Umfang. Das Tauchfräsen eignet sich
Konturen fräsen mit der Konturverfolgung ist eine Hauptbeschäftigung beim 2.5D-Fräsen mit NC16. Aber es gibt viele Arten eine Kontur zu bearbeiten. NC16 bietet viele Werkzeuge zum individuellen, aber trotzdem automatischen Bearbeiten, fast aller möglichen Konturen.
Die Werte-Angaben zu den Ebenen in den CAM-Funktionen wie Konturverfolgung, Konturtasche, Rechtecktasche und viele Andere beziehen Sie auf den Werkstück-Nullpunkt.
Die Konturverfolgung ist eine CAM-Funktion mit sehr weitreichenden Möglichkeiten. Neben den direkt einstellbaren Parametern sind weitere Möglichkeiten der „Kontur-Gestaltung“ in den Einstellungen zur Konturverfolgung vorhanden.
Zum Start der Konturverfolgung ist die Methode für das Eintauchen und für das An- und Abfahren zu definieren.
Vor dem Start der Konturverfolgung muss zunächst überlegt werden ob die Kontur geschruppt oder geschlichtet werden soll. Das ist sehr wichtig weil die Konturverfolgung im Schlicht-Modus anders arbeitet als im Schrupp-Modus und so unterschiedliche Werkzeugbahnen erzeugt werden.
Ist der Startpunkt gewählt und angeklickt fährt die NC16-Kontur-Verfolgung automatisch bis zum Ende des Startelements. Dabei richtet sich NC16 nach der Richtungswahl zu Beginn. Am Elementende kommen sucht NC16 nach einem weiteren Element welches dort einen Endpunkt hat.
Wie so oft ist der Start das Wichtigste, er bestimmt den weiteren Verlauf. Bei der Konturverfolgung identifiziert das erste Anklicken nicht nur das Startelement und Startpunkt sondern auch an welcher Seite der Kontur die Werkzeugbahn entsteht.
Beim 2.5D Fräsen wird bei häufig wiederkehrenden Arbeiten gerne mit Zyklen gearbeitet um schnell, schnelle CNC-Programme zu erstellen. In FILOU NC16 gibt es die
Bei der 2.5D CNC-Programmierung wird heute noch teilweise der CNC-Code an der Maschine oder manuell programmiert. Dadurch wird der Vorteil genutzt Maschinenzyklen
Die NC16 Funktionen „Konturen fräsen“ und „Konturtasche“ haben eine gewisse Ähnlichkeit, sind jedoch für zwei völlig unterschiedliche Funktionen.
Bisher gab es in den Vorgängerversionen von FILOU NC16 einen Arbeitsplan zur Verwaltung des NC-Codes im Editor. Im neuen NC16 übernimmt der „Manager“ diese und viele weitere Aufgaben. Seit dem NC16-SR3 befindet sich der Manager im CAM-Modul, muss also nicht immer extra aufgerufen werden.
TrueType Fräsen ist neu in NC16. TrueType-Schriften sind vektorisierte Schriften. Die vektorisierte Schrift wird durch Splines beschrieben. Man sagt auch eine Outline Schrift. Wird in FILOU NC16 eine TrueType Schrift erzeugt, wird
Konturen fräsen, was ist anders? Es gibt ja schon eine „Konturverfolgung“. Oder das Konturen bearbeiten mit „Konturtasche“. Aber wozu ist „Konturen fräsen“? Sie möchten viele 2D-Kontur-Teile aus einer Platte erstellen? Jetzt können alle
Wer häufig seinen NC-Code bearbeitet oder optimiert arbeitet meist mit vorgefertigten „NC-Code Schnipseln“ oder „NC-Code Blöcken“ für speziellen Anwendungen. Bisher konnte solcher NC-Code über die Zwischenablage im Editor eingefügt werden.
