Nachträgliche Wahl des Nullpunktes
Die neue Option den Nullpunkt für ein NC-Programm auch nachträglich ändern zu können erleichtert die Arbeit erheblich. Hat man bei der ursprünglichen Auswahl des Nullpunktes nicht den richtigen Punkt gewählt, muss die Arbeit nicht erneut gemacht werden, sondern der Nullpunkt kann einfach nachträglich geändert werden. Dies gilt auch für bereits erstellte Projekte.
Dabei bietet FILOU-NC-Go mehrere Möglichkeiten den Nullpunkt zu verändern:

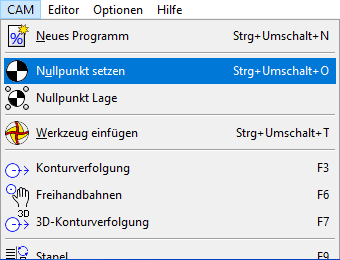

Über das Menü

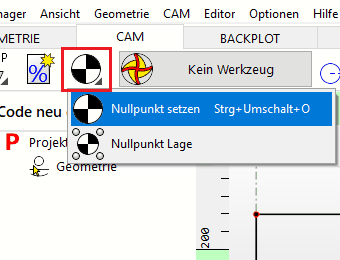

Über die Werkzeugleiste

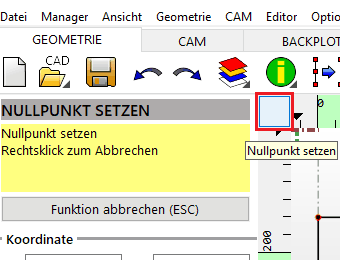

Über die Lineale
Auf Positionen erzeugen
Mit der Funktion Auf Positionen erzeugen kann die Bearbeitung an mehreren Positionen wiederholt werden. So kann zum Beispiel ein Bauteil sehr einfach mehrfach aus einem entsprechend großen Rohteil gefertigt werden.
Mithilfe einer Sammlung von Punkten werden Positionen gesetzt, auf denen der NC-Code wiederholt erzeugt wird. Dabei wird das gesamte Projekt, inklusive der Werkzeugwechsel, auf der jeweiligen Position ausgeführt.
Das Abarbeiten der Positionen kann nach Werkzeugen optimiert werden um so möglichst wenige Werkzeugwechsel zu erfordern. Es werden dann die Bearbeitungen der einzelnen Werkzeuge zuerst auf allen Positionen erzeugt, dann dasselbe für das nächste Werkzeug und so weiter.

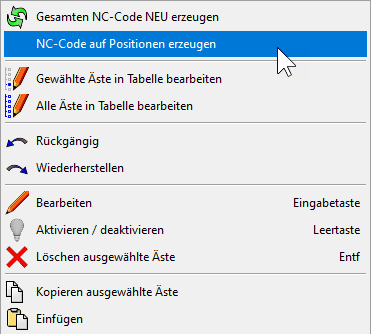

Starten der Funktion

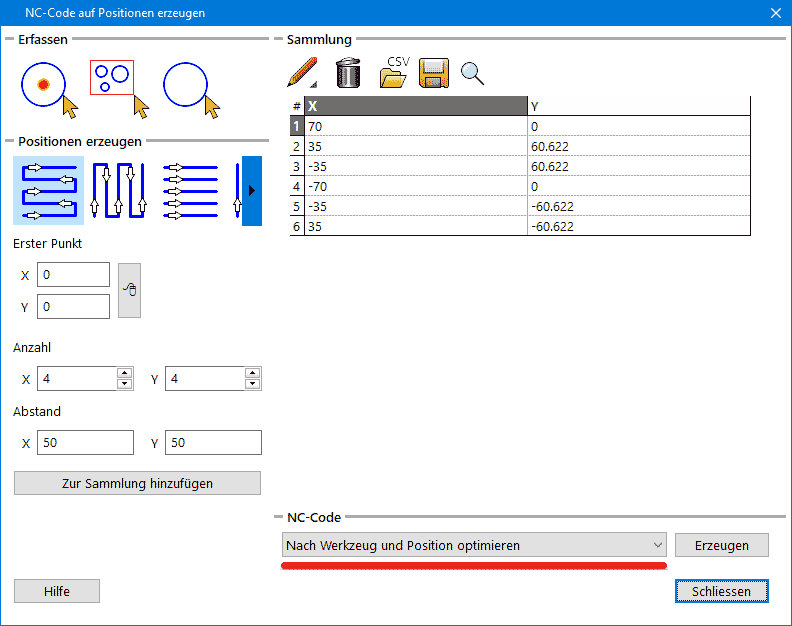

Nach Werkzeug optimieren

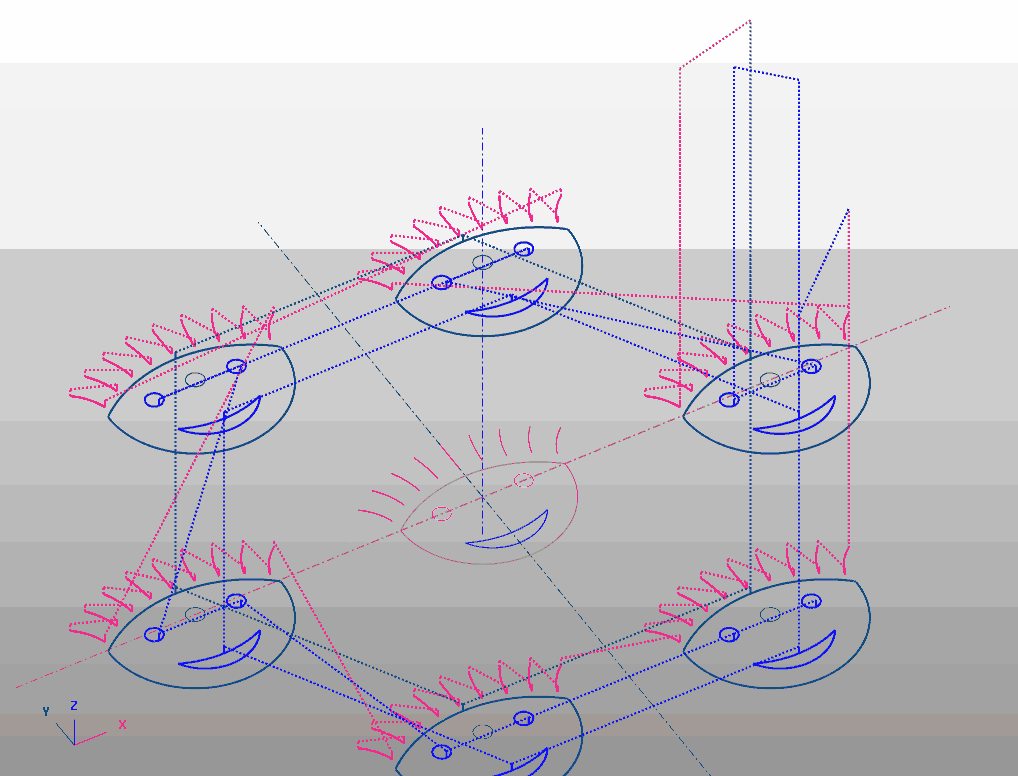

Ergebnis
