xNURBS: Das leistungsstarke NURBS-Plugin

ÜbersichtFunktionenPreis
Einfach Teile schachtelnVideo auf YouTube ansehen

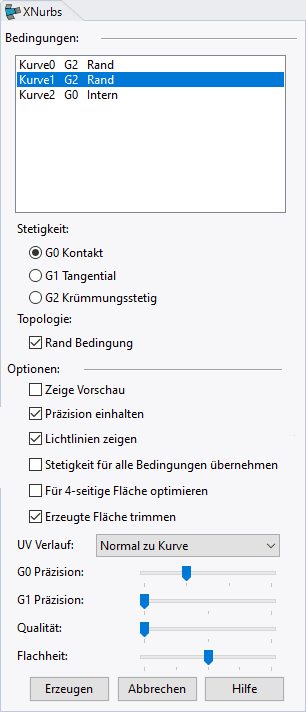

BenutzeroberflächexNURBS ist das leistungsstarke Rhino-Plugin für die Gestaltung von NURBS-Oberflächen. Es verwendet nur eine einfache Benutzeroberfläche, um damit viele Probleme bei der Erzeugung von NURBS-Flächen zu lösen.

Das Rhino-Plugin xNURBS verfügt über praktisch unbegrenzte Fähigkeiten zum Lösen von NURBS und zum Erzeugen hochwertiger Oberflächen.

Der Plugin Algorithmus basiert auf dem physischen Modell der Minimierung der Biegeenergie: „Wird zum Beispiel eine Holzleiste gebogen, so nimmt diese immer eine Form an die ihre Biegenergie minimiert, um so eine glatte Kurve zu bilden.“

Download der 30Tage Testversion

Hauptmerkmale:

  • Der Optimierungs-Algorithmus kann praktisch alle NURBS-Flächen erzeugen, egal wie kompliziert die Bedingungen sind.
  • Qualitativ hochwertige Flächen.
  • Einfach zu bedienen: Es wird eine einfache Benutzeroberfläche für alle Arten der NURBS-Modellierung verwendet.
  • XNurbs erzeugt native CAD Flächen, also getrimmte und ungetrimmte NURBS-Flächen.

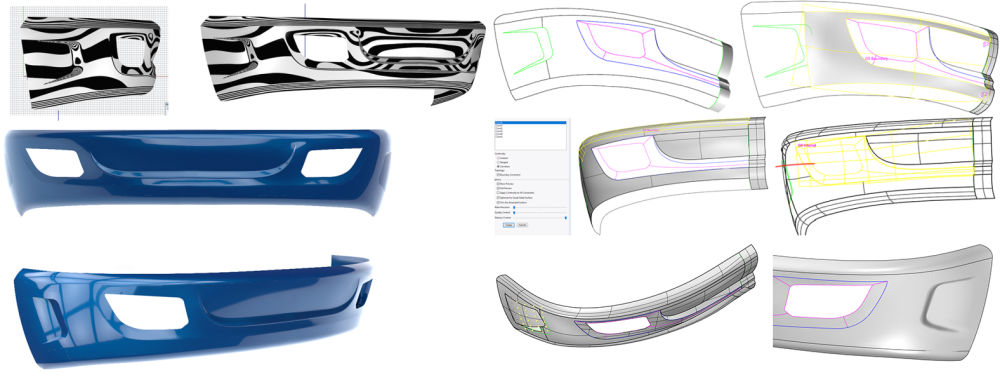

Stoßfänger

Stossfaenger
Alle Oberflächen des Stoßfängers wurden von XNurbs mit G2-Kontinuität erzeugt (Mit freundlicher Genehmigung von Vladimir Aleksic)

Zunächst werden Randkurven/Kanten für die schnelle Konzeptentwicklung gewählt. Es wird also eine Entwurfsoberfläche erzeugt und Profilkuven aus dieser extrahiert. Die Profilkurven können nun bearbeitet so das diese das gewünschte Profil abbilden.

Nun wird XNurbs erneut ausgeführt, um auch die bearbeiteten Kurven zu wählen und so eine verfeinerten Oberflächen zu generieren.

Für die Verwendung von XNurbs gibt es zahlreiche Situationen und Szenarien. Es ist nicht möglich, alle denkbaren Anwendungen zu zeigen.

Die folgenden Beispiele können daher nur einen Teil der Möglichkeiten darstellen.

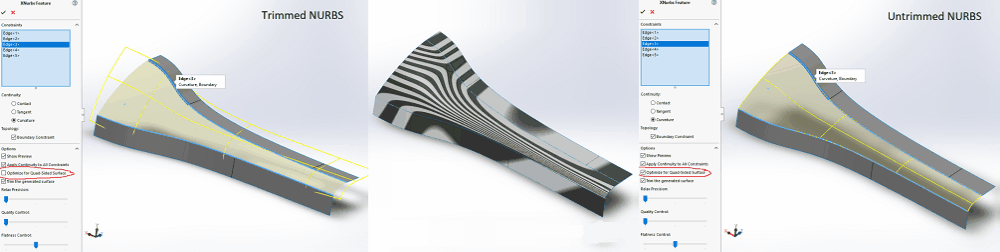

Multiblending / Lofting mit G2-Kontinuität

XNURBS Überblenden

Y Lofting mit G2-Kontinuität

Lofting

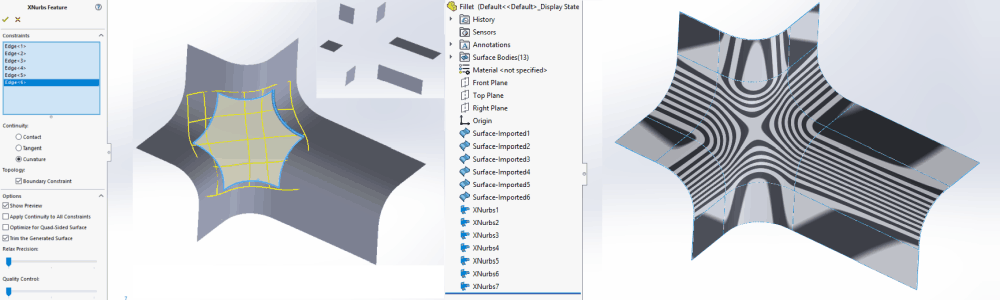

Füllen mit G2-Kontinuität

Füllen

Download der 30Tage Testversion
