Analyse & 3D-Simulation

Ist das CNC-Programm fertig sollte es analysiert und simuliert werden. Mit “NC-Programm analysieren” analysiert FILOU NC den NC-Code im Editor und stellt das Ergebnis, ähnlich wie im Backplot dar.

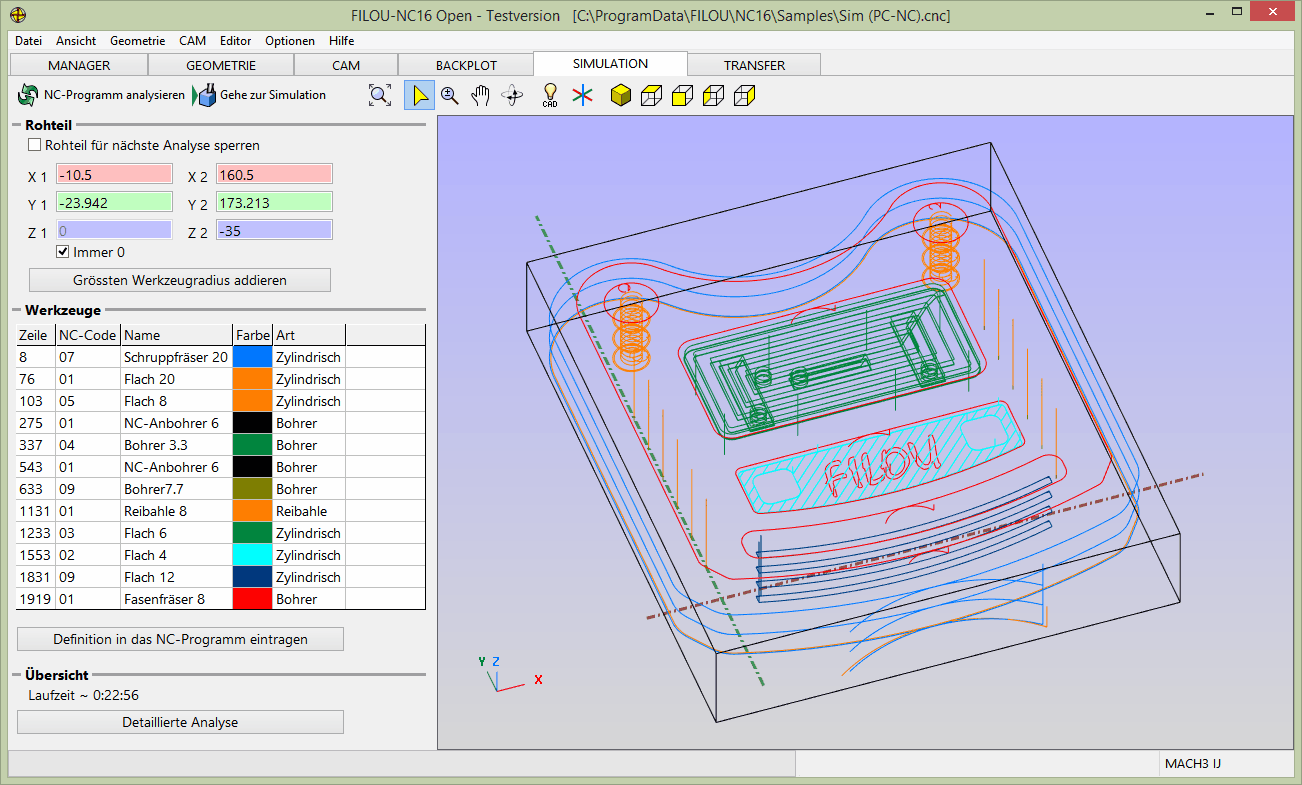

analyse-nc16 Zum Vergrößern Bild Anklicken.

Außerdem werden die größten Werkzeugwege ermittelt und NC16 definiert aus den maximalen Werten ein Rohteil. Im Bild zu sehen als schwarzer Quader. Das Rohteil kann natürlich an reale Masse angepaßt werden.

Dazu ermittelt FILOU NC16 die im NC-Code verwendeten Werkzeuge und stellt diese in einer Liste dar. Zur leichteren Identifizierung werden die Werkzeugbahnen in den entsprechenden Werkzeug-Farben dargestellt.

Außerdem wird die ungefähre Laufzeit anhand der Vorschübe des CNC-Programms ermittelt. Ungefähr weil Zeiten für einen Werkzeugwechsel oder das Bremsen und Beschleunigen der Maschine nicht erfasst werden können.

Einige Versionen verfügen noch über die “detaillierte Analyse” in der es weitere Möglichkeiten gibt.

Mit “Gehe zur Simulation” erscheint die 3D-Simulation.

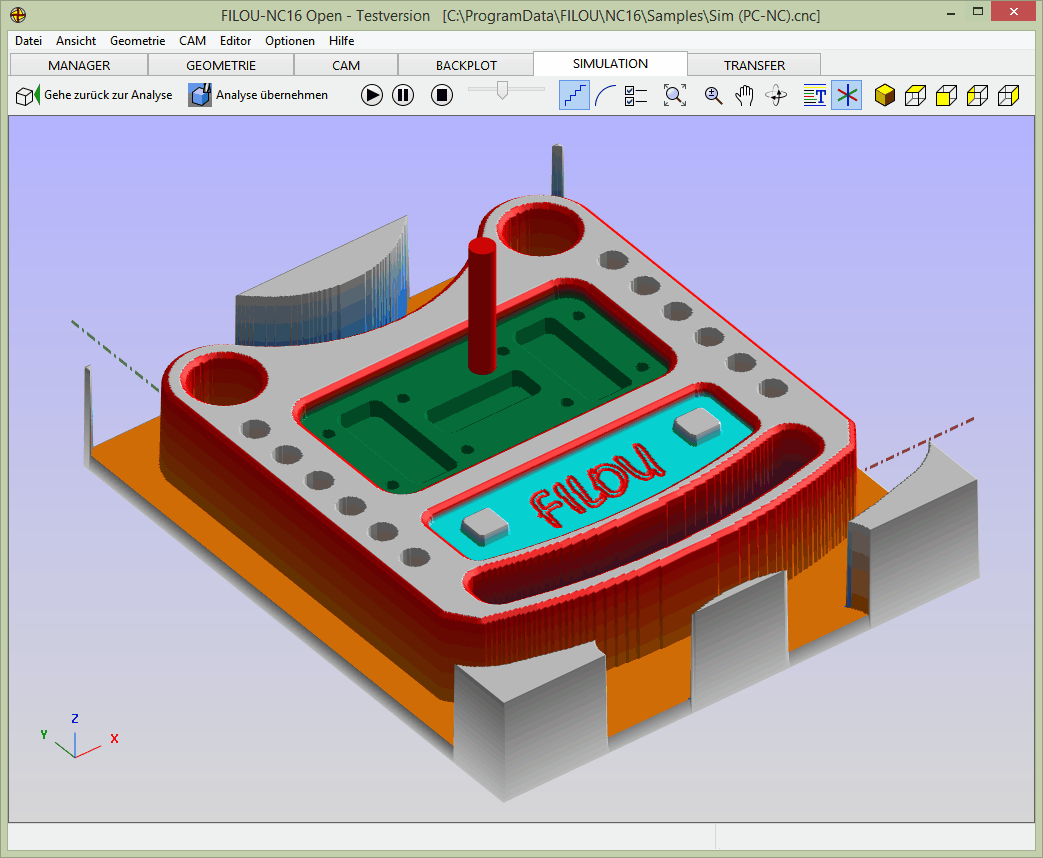

simulation-nc16Zunächst wird das fertige Teil dargestellt erstellt aus dem definierten Rohteil.



Danach kann der ganze Ablauf auch in 3D simuliert werden.
Hier im Film beschleunigt gezeigt:
