Fräsen & Bohren mit NC16 (CAM)

Der CAM-Modul von FILOU NC16 bedient sich der Geometrie und erstellt daraus Werkzeugbahnen und mehr, das CNC-Programm.
FILOU NC16 wird sehr oft für die CNC Bearbeitung von Einzelteilen oder Serienproduktion von 2.5D Bauteilen genutzt.

Hier eine Übersicht. (Nicht alle Funktionen sind in allen Versionen -> siehe Vergleichsliste.)

Konturen

• Konturverfolgung
• Freihandfräsen
• 3D Konturen fräsen
• Muster fräsen
• Konturen fräsen
• Sonderfall Konturtasche
• Pendeln
• Tauchfräsen
• Schälfräsen

Taschen

• Konturtasche
• Kreistasche
• Rechtecktasche

Bohren & Reiben

• Bohren – einfach
• Bohren mit Entspänen
• Bohren mit Spanbrechen
• Reiben
• Bohrfolgen

FILOU-Zyklen

• FILOU-Zyklen
• FILOU-Zyklus Beispiel: Helix Innen
• FILOU-Zyklus Beispiel: Gewinde Aussen
• FILOU-Zyklus Beispiel: Heidenhain

Makros

• Makros, allgemein
• Makro Drehachse bewegen
• Makro Kühlmittel Ein/Aus

Spezielles

• Stapel
• Frei-Block
• Textfräsen

Sonstiges

• Werkzeug-Verwaltung
• Postprozessoren
• Makro-Programmierung

Kontur – Strategien

Konturverfolgung

Die automatische Konturverfolgung erlaubt die komplette oder teilweise Bearbeitung von Konturen im Schrupp- oder Schlichtmodus.
Viele einstellbare Parameter wie welche Bahnkorrektur, mit Rampen, Mehrfach-Zustellungen, An- und Abfahrbedingungen sind möglich.

Im Schrupp-Modus werden die möglichen Werkzeugbahnen mit einem wählbaren Aufmaß erstellt.

Im Schlicht-Modus der Konturverfolgung wird immer die gesamte Kontur ohne Aufmaß bearbeitet.

Freihandfräsen

Beim Freihandfräsen kann der Fräser mit der Maus geführt werden. FILOU NC16 erzeugt dann automaischen den dazugehörigen NC-Code. Beispielsweise um Rest-Material schnell und einfach zu beseitigen.

3D-Konturen fräsen

Erzeugt NC-Code aus einer importierten, räumlichen Kontur (3D-Polylinie).
Die Werte für die Zustellachse werden direkt aus der Geometrie erzeugt.

Muster fräsen

Einfachen Fräsen oder Gravieren von Konturen ist in FILOU NC12 das Musterfräsen. Beim Musterfräsen werden die zu fräsenden Konturen entweder einfach im Fenster erfasst oder einzeln ausgewählt. Als Parameter sind noch Höhen- bzw. Tiefenangaben, Geschwindigkeit und Startpunkt der Bearbeitung anzugeben.

Konturen fräsen

Zum schnellen Fräsen von vielen (geschlossenen) Konturen oder Bauteilen ist das „Konturen fräsen“. Einfach und schnell im Fenster oder einzeln erfasst werden die Werkzeugbahnen erzeugt.

Sonderfall: Konturen in einer Konturtasche fräsen

Mit der Funktion „Konturtasche“ können wahlweise nur die Konturen einer Konturtasche zunächst schnell und einfach erfasst und dann gefräst werden.

Pendeln

Beim Pendeln kann auf einem Element (Strecke oder Kreisbogen) oder zwischen zwei Punkten mehrmals, auch mit Rampe zugestellt werden.

Taschen-Strategien

Konturtasche

Taschenfräsen ist eine der wichtigsten Funktionen beim 2.5D Fräsen. In FILOU NC12 gibt es sehr viele Optionen eine Tasche mit beliebiger Kontur und Inseln zu Fräsen. Die Konturtaschen können nur ausgeräumt und/oder die Konturen gleichzeitig gefräst werden.

Kreistasche

Kreistaschen können nur durch Eingabe der Parameter oder durch Wahl eines Kreises in der Zeichnung erzeugt werden. Das Eintauchen erfolgt wahlweise per Helix oder Rampe. Gefräst wird wahlweise im Gleichlauf oder Gegenlauf.

Rechtecktasche

Rechtecktaschen können, wie die Kreistaschen nur durch Eingabe der Parameter oder durch Wahl der Geometrie erzeugt werden. Das Eintauchen erfolgt auch hier wahlweise per Helix oder Rampe. Gefräst wird wahlweise im Gleichlauf oder Gegenlauf.

Bohren & Reiben

Bohren - einfach

Beim Bohren erstellt FILOU NC16 NC-Code für Bohrungen ohne Verwendung von Maschinenzyklen.

Bohren mit Spanbrechen

Beim Bohren mit Spanbrechen erstellt FILOU NC16 NC-Code für Bohrungen wo es erforderlich ist den Span zu brechen, ohne Verwendung von Maschinenzyklen. Alle Parameter sind einstellbar.

Bohren mit Entspänen

Beim Bohren mit Entspänen erstellt FILOU NC16 NC-Code für Bohrungen wo es erforderlich ist die Späne während des Bohrens aus dem Loch zu entsorgen, ohne Verwendung von Maschinenzyklen. Alle Parameter sind einstellbar.

Reiben

Beim „Reiben“ erstellt FILOU NC16 NC-Code den zum Reiben erforderlichen NC-Code, ohne Verwendung von Maschinenzyklen. Alle Parameter sind einstellbar.

Bohrfolgen

Oft ist es erforderlich ein Loch mit mehreren Werkzeugen zu bearbeiten. Zum Beispiel: Zentrieren-Vorbohren-Fertigbohren-Reiben. Mit der der „Stapel“ Funktion kann eine Punkteliste erstellt, sortiert und auf den kürzesten Weg optimiert werden. Diese Liste einmal erstellt, kann mehrfach für die verschiedenen Bearbeitungen genutzt werden.

FILOU-Zyklen

FILOU-Zyklen, allgemein

FILOU-Zyklen lassen sich mit der Makro-Programmierung für jeden Postprozessor erstellen. FILOU-Zyklen können nach Eingaben etwas berechnen. Sollen Maschinenzyklen eingebunden werden, werden sie als FILOU Zyklus angelegt.

Beim Erstellen von FILOU-Zyklen ist darauf zu achten, dass nur das programmiert wird, was die Steuerung auch ausführen kann.

FILOU-Zyklen sind je nach Postprozessor verschieden. Die nächsten Zyklen sind Beispiele aus verschiedenen Postprozessoren.

FILOU-Zyklen, Beispiel Helix

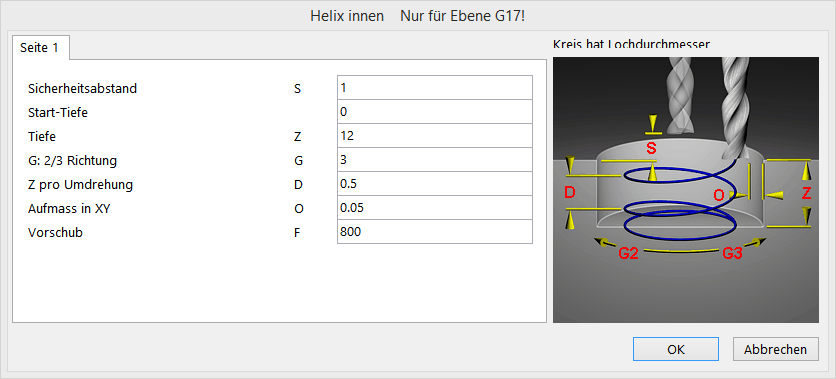

Zum Thema Helix gibt es zwei FILOU-Zyklen im PCNC-Postprozessor. Hier als Beispiel das Zapfen fräsen mit der Innen-Helix..

FILOU-Zyklen, Beispiel Gewinde schneiden

Auch Gewinde fräsen läßt sich mit einem FILOU-Zyklus erledigen. Der MACH3-Postprozessor bietet Innen- und Aussen-Gewinde. Hier als Beispiel Aussengewinde.

FILOU-Zyklen, Beispiel Heidenhain Maschinenzyklus 215

Hier ein Zyklus für Heidenhain: Maschinenzyklus 215 Kreistasche schlichten. Die Ausgabe erfolgt je nach Postprozessor in Heidenhain Klartext oder als G-Code

Makros

Makros, allgemein

Makros können im Unterschied zu FILOU-Zyklen nicht rechnen. Es lassen sich aber Abfragen einbauen, die dann als NC-Code eingebaut werden. FILOU-Makros sind je nach Postprozessor verschieden. Die nächsten Makros sind Beispiele aus verschiedenen Postprozessoren.

Makro Drehachse bewegen.

Bewegt die angegebene Drehachse relativ oder absolut um einen bestimmten WinkelPostprozessoren.

Makro Kühlmittel Ein/Aus.

Schaltet das Kühlmittel Ein oder Aus

Spezielles

Stapel

Die Stapel-Verarbeitung lässt sich nicht nur bestens nutzen für die Bohrfolge-Bearbeitung nutzen. Auch FILOU-Zyklen, Kreis- und Rechtecktasche können die Vorteile der Stapel-Verarbeitung nutzen. Insbesondere gilt das auch für Maschinenzyklen, die als FILOU-Zyklus, genauso vorteilhaft genutzt werden können.

Frei Block

Frei-Block verwaltet vorgefertigte NC-Code-Blöcke, die bei Bedarf schnell in das CNC-Programm eingebaut werden können.

Textfräsen

Mit „Textfräsen“ kann ein Text einfach per Tastatur eingegeben werden und danach in einem von 5 Schriftfonts platziert und als NC-Code ausgegeben werden. Im Geometrie-Modul können TrueType-Schriften als Geometrie platziert und danach bearbeitet werden.

Sonstiges

Werkzeugverwaltung

In der Werkzeugverwaltung lassen gruppenweise Werkzeuge anlegen und später für CNC-Programmierung nutzen. Integriert ist eine Datenbank in der sich Materialen anlegen lasen, um mit dem gewählten Werkzeug anhand der Materialdaten die Schnittdaten zu berechnen. Werkzeugtabellen können von/nach Excel transportiert werden.

Postprozessoren

Im Lieferumfang sind etwa 30 Standard-Postprozessoren enthalten. Mit Hilfe der Makro-Programmierung lassen Sich weitere „eigene“ Postprozessoren erstellen.
