Neu in DeskProto V8.1

Auch die neue DeskProto Version 8.1 enthält viele spannende Verbesserungen.

Assistent für Intarsien

In Version 8.0 wurden V-Carving-Werkzeugwege zu DeskProto hinzugefügt, was es ermöglicht, detaillierte Intarsien zu erstellen. Dies erfordert jedoch einige komplizierte Einstellungen, und viele Benutzer haben gefragt, ob man diesen Prozess nicht vereinfachen könnte. Das Ergebnis ist dieser neue Intarsien-Assistent in Version 8.1.

Sie müssen nur die maximale Bearbeitungstiefe und die Lückenhöhe einstellen, und der Assistent führt dann alle Einstellungen durch, die erforderlich sind, um die Basis und das Inlay für deine Intarsie zu bearbeiten.

Extra Vektorkurven

Für den Intarsienassistenten war es erforderlich, dass DeskProto einige zusätzliche Vektorkurven generieren konnte: – Eine Kurve am Rohteilrand wird im Inlay verwendet, um alles Material um das Design herum zu entfernen. – Eine Kurve um die Auswahl wird im Inlay verwendet, um den Bereich einzugrenzen, der mit dem V-Fräser bearbeitet werden soll. Für beide Kurven können Sie einen Versatz festlegen, der bei der Berechnung der neuen Kurve verwendet wird.

Die Schaltfläche, zum Einstellen der optionalen zusätzlichen Kurven, ist im Dialog zur Auswahl der Kurvenbearbeitung zu finden. Diese zusätzlichen Kurven können auch in vielen anderen Situationen nützlich sein!

Aussparungen

Ein langjähriger Wunsch, der von vielen Anwendern erwähnt wurde, war eine Option zum Hinzufügen von Aussparungen inEcken. Das Bild oben zeigt, warum diese benötigt werden, zum Beispiel wenn zwei Teile zusammengebaut werden müssen. Da ein Fräser keine scharfen inneren Ecken erzeugen kann, passt das einzufügende Teil nicht. Die Lösung besteht darin, einen kleinen zusätzlichen Werkzeugweg hinzuzufügen, der genau so viel Material entfernt, wie benötigt wird. Die resultierende Form ähnelt einem Hundeknochen, daher der Englische Name Dogbone. Sie können diese neue Option auf der Registerkarte „Kontur-Fräsen“ der Vektor-Jobsparameter finden.

Bitmap-Lasergravur

DeskProto V8.0 unterstützte bereits Lasergravur, jedoch nur für Vektordaten. In DeskProto V8.1 können Sie auch ein Bitmap-Bild gravieren: Verwenden Sie den Laser, um Grautöne zu erzeugen. Das ist nicht wirklich neu: Viele Programme bieten diese Option. DeskProto bietet jetzt jedoch mehr: 3D-Lasergravur. Sie können das gravierte Bild auf eine 3D-Geometrie projizieren, wie im obigen Bild gezeigt. DeskProto bietet auch die Option, eine Kollisionsprüfung durchzuführen, um sicherzustellen, dass die Laserdiode nicht mit dem 3D-Teil kollidiert (was bei steilen Oberflächen der Fall sein könnte).

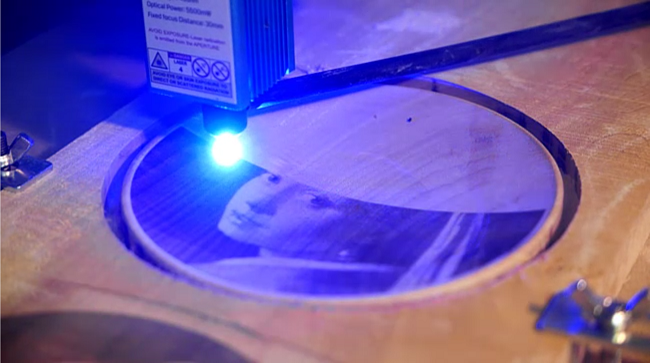

Das obige Bild zeigt die Bitmap-Gravur eines kleinen Tellers: Lindenholz, CNC-bearbeitet mit DeskProto. Der Laser hat eine Leistung von 5,5W mit einer Schnittbreite von 0,1 mm, und in DeskProto wurden diese Einstellungen verwendet: Werkzeugwegabstand 0,2 mm, Schrittweite 0,1 mm. Vorschubgeschwindigkeit 600 mm/min. Verwenden Sie unterschiedliche Laserleistungen für die Grautöne, von 0% für Weiß bis 100% für Schwarz. Kein Overscan (diese Maschine reduziert die Laserleistung beim Abbremsen), Durchlaufzahl 1.

Drehachsenanimation

Diverse neue Features

Die neue Version enthält weitere nette neue Funktionen:
Vektor-Bearbeitung:

• Starttiefe für einen Vektorjob. Alle Vektor-Werkzeugwege begannen mit Schruppen an der Oberseite des Rohteils, was zum bearbeiten von Luft führen konnte. Jetzt können Sie festlegen, bei welcher Z-Höhe begonnen werden soll.
• Die Ergebnisse für die Taschenstrategie parallel waren nicht genau: jetzt wird automatisch eine Profilierungskontur hinzugefügt.
• Grenzen für einen Vektorjob. Genau wie bei Geometriejobs: manchmal muss der Fräser innerhalb des Rohteils bleiben, und manchmal möchten Sie, dass der Fräser sich (gerade) außerhalb des Rohteils bewegt.
• Kollisionsprüfungen sind jetzt auch für die Vektorjobs möglich.

Berechnungen:

• Maximale Drehgeschwindigkeit für die 4. Achse. Drehwerkzeugwege könnten zu einer unmöglich hohen Drehgeschwindigkeit führen. Jetzt können Sie ein Maximum in der Maschinen-Definition festlegen.
• Eine Kollisionsprüfung für die Laserdüse ist jetzt möglich.
• Wenn Sie einen Fräser mit mehreren Durchmessern und einem dickeren Schaft verwenden, wird DeskProto die Werkzeugwege ändern, um Kollisionen zu vermeiden. Sie werden jetzt gewarnt, wenn dies geschieht, da das resultierende Teil nicht mehr korrekt ist.
• Schnellere Werkzeugweg-Berechnungen.

Die Bibliotheken:

• Ein Suchfilter für jede Bibliothek wurde hinzugefügt, um schnell das zu finden, was Sie benötigen.
• Die Fräser-Bibliothek zeigt jetzt auch die Fräser-Nummer und -Typ an.
• Es ist jetzt möglich, einen Fräser mit einem dünneren Schaft als die Schneide zu definieren.

Verschiedenes:

• In jedem Projekt ist jetzt eine Option ‚Notizen‘ vorhanden, die es Ihnen ermöglicht, Informationen über das Projekt zu speichern.
• Zusätzliche Befehle wurden den Kontextmenüs im Projektbaum hinzugefügt.
• Schnelleres berechnen einer Simulation. Einfache Simulationen (wie das Rohteil vor der Berechnung des Jobs) werden jetzt viel schneller berechnet als zuvor.

Kompatibilität

DeskProto V8.1 ist für Microsoft Windows, für Apple MacOS und für Linux verfügbar.
Für Windows ist Win10 oder neuer erforderlich.
Für MacOS ist Catalina (10.15) oder neuer erforderlich.
Für Linux wurde es mit Ubuntu 20.04 entwickelt und getestet, sollte aber auch auf den meisten anderen gängigen Linux-Distributionen funktionieren.
