FILOU bietet Ihnen vielfältigen Support für FILOU NC.

NC20+Rhino3DTutorial+VideoCNC-ToolboxSupportTraining

FILOU Werkzeugleiste für Rhino

FILOU Werkzeugleiste für RhinoZur Anbindung bzw. zur schnellen und sicheren Übergabe direkt aus Rhino3D 5 gibt es die FILOU Werkzeugleiste für Rhino. Nutzbar für FILOU NC16 oder DeskProto 6.1 und Rhino3D 5.

Häufig sollen CAD Dateiformate wie IGES, STEP, CATIA, etc. mit 2,5D CAM Programmen wie FILOU NC16 verarbeitet werden. Eine Anbindung an Rhino macht es möglich alle in Rhino importierbaren CAD Formate direkt nach FILOU NC16 zu übergeben und zu verarbeiten.
Rhino liest und schreibt standardmäßig viele CAD-Formate (siehe unten) und optional noch mehr. Mit der neuen Werkzeugleiste können jetzt CAD Dateien direkt nach FILOU NC16 übergeben werden. Per Knopfdruck wird die 2D Geometrie (ausgewählte Geometrie oder komplett) automatisch nach FILOU NC16 übergeben.

  • Die Werkzeugleiste für Rhino3D + FILOU NC16 finden Sie im Installationsordner von FILOU NC16 (Normalerweise C:Program Files (x86)FILOU-NC16 )
  • Die Werkzeugleiste für Rhino3D + FILOU NC12 finden Sie kostenlos im Downloadbereich

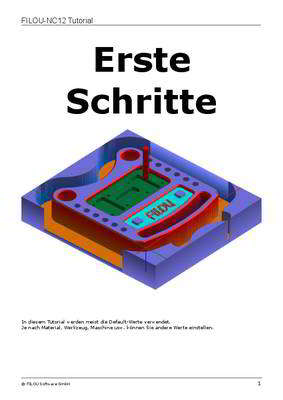

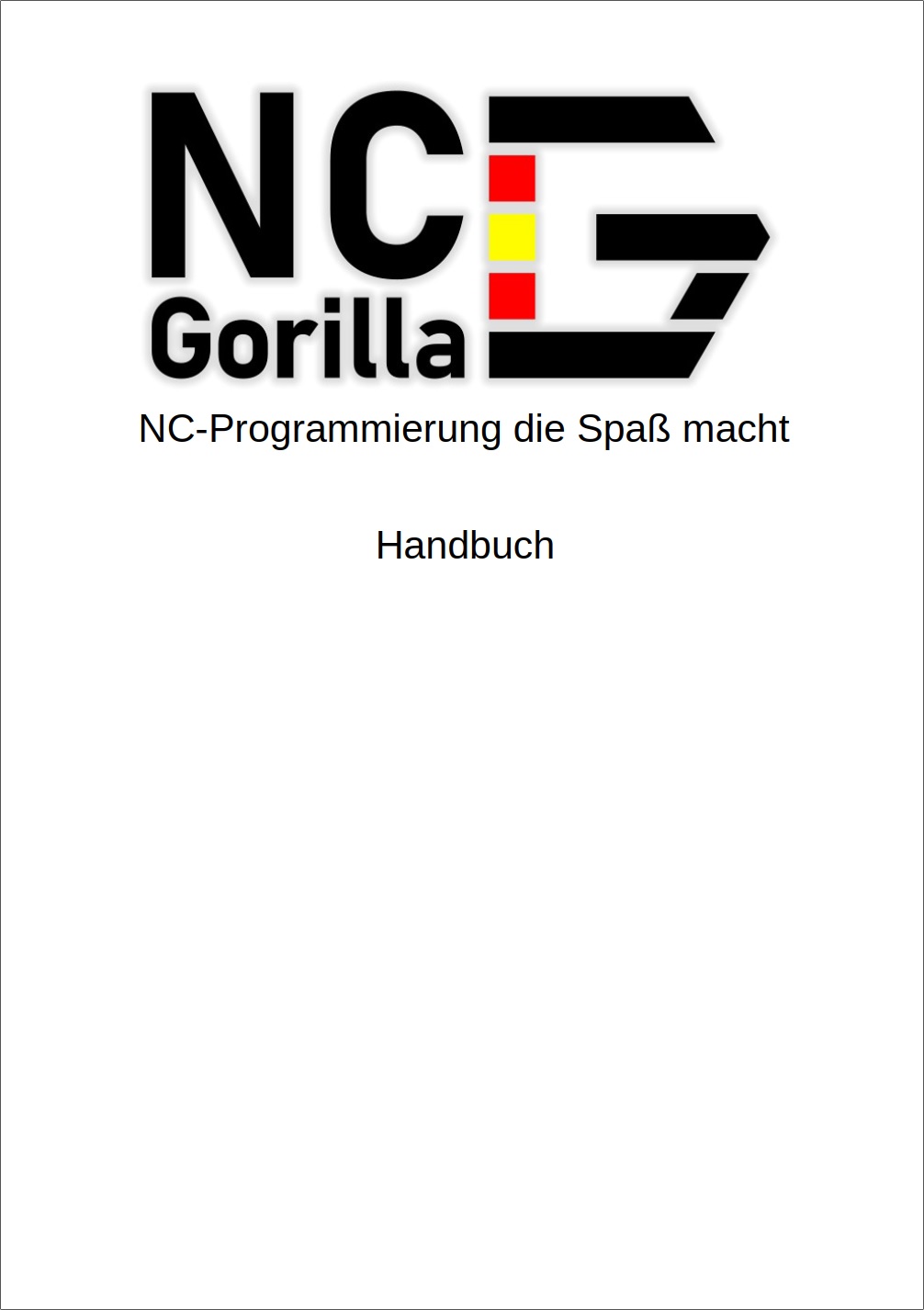

Tutorials & Handbucher

… für learning by Doing.

Video-Tutorials
CAD zu NC 1
Video auf YouTube ansehen
Geometrie-Bereich Übersicht (30 Minuten)
Übersicht über den Geometrie-Bereich von FILOU NC16
CAD zu NC 2
Video auf YouTube ansehen
Geometrie-Bereich Zeichnen Beispiel 1 (28 Minuten)
Geometrie anhand einer Beispiel-Zeichnung neu erstellen.
CAD zu NC 1
Video auf YouTube ansehen
Von der CAD-Zeichnung zum NC-Code – Teil 1 (31 Minuten)
Kurze Übersicht über FILOU NC12.
Grundsätzliches zum Geometrie-Editor
Möglichkeiten zum Analysieren, Bereinigen und Aufbereiten der CAD-Zeichnung für NC-Programmierung. Benutzen von Splines
CAD zu NC 2
Video auf YouTube ansehen
Von der CAD-Zeichnung zum NC-Code – Teil 2 (32 Minuten)
NC-Code generieren (CAM), Programmanfang, Werkzeugverwaltung, Konturen fräsen, Konturtaschen fräsen (mit Inseln), Rechtecktaschen fräsen
NC12-3_120
Video auf YouTube ansehen
Von der CAD-Zeichnung zum NC-Code – Teil 3 (30 Minuten)
Unterschiede und Gebrauch von Makros und Zyklen
Bohren, Bohrwege optimieren.
Stapelverarbeitung beim Bohren und anderen Funktionen wie Kreistaschen, Textfräsen, Musterfräsen ( z.B. beim Gravieren).
NC12-4_120
Video auf YouTube ansehen
Von der CAD-Zeichnung zum NC-Code – Teil 4 (32 Minuten)
Arbeitsplan nutzen
Editor – den NC-Code editieren
NC-Code als Backplot
Was Backplot und Editor verbindet.
NC-Code Analysye
Effektives-Bohren-120
Video auf YouTube ansehen
Effektives Bohren mit FILOU NC
Das Video zeigt wie FILOU NC schnell aus einer DXF-Datei Bohr-Koordinaten erfaßt, die Wege optimiert und die Bohrungen mehrfach bearbeitet werden können. Es ist beeindruckend, nur allein für das Bohren lohnt der Einsatz von FILOU-NC11. In kürzester Zeit ist der NC-Code fertig zum Bohren.

Das Video wurde mit FILOU NC11 erstellt.
Die Vorgehensweise ist aber in FILOU NC12 die gleiche.

Gravieren_mit_FILOU-NC
Video auf YouTube ansehen
Gravieren mit FILOU NC
In knapp 3 Minuten wird NC-Code zum Gravieren erstellt.
Das Video zeigt das Gravieren eines Musters mit 2 Werkzeugen.

Das Video wurde mit FILOU NC11 erstellt.
Die Vorgehensweise ist aber in FILOU NC12 die gleiche.

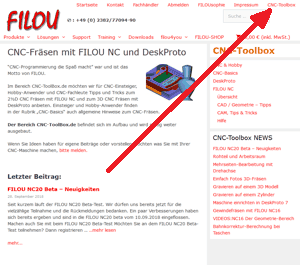

Beachten Sie auch unser großes Angebot an Tipps + Tricks zu FILOU NC16 im Bereich cnc-toolbox

cnc-toolbox“CNC-Programmierung die Spaß macht” war und ist das Motto von FILOU-NC.

Im Bereich CNC-ToolBox.de möchten wir für CNC-Einsteiger, Hobby-Anwender und CNC-Fachleute Tipps und Tricks zum 2½D CNC Fräsen mit FILOU NC anbieten. Einsteiger und Hobby-Anwender finden in der Rubrik „CNC“ auch allgemeine Hinweise zum CNC-Fräsen.

Häufige Fragen & Antworten

FILOU NC20 Systemvorausetzungen ?
FILOU NC 20 benötigt
Windows VISTA, Win7, 8 oder 10
OpenGL 2 (Hardware oder Software)
Windows XP wird nicht mehr unterstützt!!!
FILOU NC20 startet nicht oder friert ein
Wenn FILOU NC nicht startet, die Grafik einfriert oder beim Wechseln der Tabs falsch reagiert, dann ist häufig OpenGL die Ursache.
Der Treiber für die Grafikeinheit des Computers sollte dann zuerst aktualisiert werden.

Für ältere Computer gibt es jedoch manchmal keinen aktuellen Treiber mehr.
In dem Fall, und auch zur Diagnose, kann FILOU NC die Software-Implementierung von OpenGL nutzen.

Halten Sie die STRG-Taste gedrückt und starten Sie FILOU NC indem Sie auf das Icon auf Ihrem Desktop klicken.

Im ersten Dialog haben Sie zunächst die Möglichkeit alle Einstellungen in FILOU NC auf die standart Werte zurück zu setzen.

Im zweiten Dialog haben Sie die Möglichkeit in den Software Mode zu wechseln.

Wenn FILOU NC jetzt gestartet werden kann, dann liegt es tatsächlich am Treiber für die Grafik.
Im Software-Mode arbeitet FILOU NC etwas träger, es macht also Sinn beim Hersteller der Grafikkarte zu prüfen ob ein aktueller Treiber verfügbar ist.

Erscheinen die beiden Dialoge nicht können Sie alternativ so in den Software-Mode wechseln:
Öffnen Sie ein Windows-Explorer-Fenster.
Navigieren Sie zu dem Ordner, in dem FILOU NC installiert wurde (Normalerweise C:\Program Files (x86)\FILOU-NC20).

Führen Sie dort die Datei OpenGL Setting.exe mittels Doppelklick aus.
Stellen Sie im Dialog auf Software-Mode und bestätigen Sie mit OK.

Kann ich mit FILOU NC20 in den Standard-Ebenen arbeiten?
Ja, FILOU NC16 unterstützt bis zu 6 Bearbeitungs-Ebenen. Dadurch kann eine einmal erzeugte 2D-Geometrie in jede der durch die Steuerung festgelegt Ebene gedreht werden. Dies betrifft die üblichen Ebenen wie G17, G18, G19, …
Wieviel Achsen unterstützt FILOU NC20?
FILOU NC16 ist ein 2,5D CAM-Programm. Das heißt es erzeugt aus 2D-Geometrie CNC-Programme für 2 oder 3 Achsen. Wobei die dritte Achse zumeist die Zustell-Achse ist. Eine Ausnahme bildet die Funktion 3D-Kontur, die eine 3D-Polylinie in CNC-Code wandelt. Aber auch max. NC-Code für 3 Achsen erzeugt.
Probleme beim Import einer DXF Datei
Wenn die Meldung kommt:

Datei enthält keine Elemente, evtl. nur Gruppen.



Zum Beispiel beim Import einer DXF Datei von einem Illustrationsprogramm. handelt es sich oft um Splines.

Illustrationsprogramme sind nicht besonders für die DXF-Ausgabe geeignet.
Bei, zum Beispiel, CorelDraw wird jedes noch so einfache Element als Spline exportiert, auch eine Strecke. Konturen wie ein Langloch, ursprünglich zwei Strecken und zwei Bögen, werden zu einem einzigen Spline.

NC-Steuerungen können im G-Code nur Strecken und Bögen verarbeiten, und genau darum wandelt FILOU NC16 Splines in Stecken und Bögen um. Diese werden, mit einstellbarer Genauigkeit, an die Splines angenähert.

Kann ich meinen Drehtisch mit FILOU NC20 ansteuern?
Durch Makros können Drehtische angesprochen und positioniert werden. Eine ständige, simultane Ansteuerung ist nicht möglich.
Kann FILOU NC20 Freiformflächen Bearbeiten?
Nein. Bitte benutzen Sie für diese Arbeiten DeskProto oder madCAM.
Warum benötige ich FILOU NC20, ich habe doch bereits WinPC-NC?
WinPC-NC ist eine CNC-Steuerung. Das heißt WinPC-NC steuert eine Maschine mittels eines CNC-Programms.

Dieses CNC-Programm enthält die Befehle (Spindel einschalten, etc.) und Fräswege um die Maschine entsprechend zu steuern. Ein CNC-Code kann von Hand mittels einem Editor, das erfordert aber gute Kenntnisse in der CNC-Programmierung, oder komfortabel aus Geometrie erzeugt werden.

Die Geometrie-Erstellung erfolgt zumeist mit einem CAD-Programm in dem die Geometrie als Vektoren, Flächen oder Volumen gespeichert wird. CAD-Zeichnungen werden in der Regel im Maßstab 1:1 gespeichert und eignen sich daher ideal als Basis für die Erstellung des CNC-Programms.

Zur Erzeugung des CNC-Codes aus Geometrie wird ein CAM-Programm benötigt.
FILOU-NC ist ein CAM-Programm und kann Vektoren als DXF oder HPGL importieren. Da die zur Beschreibung des Werkstücks erstellte CAD-Zeichnung, die Maße und Formen des zu fertigenden Teils beschreibt, aber nicht die für Bearbeitung benötigten Parameter wie Fräswege, Geschwindigkeit, Materialdicke bei der Zerspanung etc, ist eine direkte Konvertierung der CAD-Geometrie in ein CNC-Programm, von Ausnahmen abgesehen, nicht möglich.

FILOU-NC, als CAM-Programm übernimmt bei der Berechnung der Fräswege und bei der CNC-Programmerstellung die arbeitsintensiven Berechnungen und erstellt nach Ihren Vorgaben das fertige CNC-Programm. Aber auch für die Programmierung erforderliche zusätzliche Geometrie, kann mit CAD-Funktionen direkt in FILOU NC16 erzeugt werden. Das geht alles sehr schnell. Ergebnis ist ein CNC-Code der gegenüber, beispielsweise, automatisch erstelltem HPGL-Code wesentlich verbesserte, optimierte Fräswege enthält.

Zeiteinsparungen von 60% und mehr sind da keine Seltenheit.

Wie muß ich WinPC-NC einstellen wenn ich es mit FILOU NC20 nutze.
Zusammenspiel: WinPC-NC + FILOU NC für DIN/ISO Programme

Zu diesem Thema gibt es einen ausführlichen Beitrag im Bereich CNC-Toolbox: FILOU NC und WinPC-NC

Ich habe die FAQ gelesen doch meine Frage wurde nicht beantwortet.

FILOU NC Support Anfragen

… senden Sie uns Ihre Fragen per Email.

Vergessen Sie bitte nicht die FILOU-NC Projektdatei (.fxv oder fxx) mit zu senden, diese kann uns sehr bei dem verstehen und Bearbeiten Ihrer Frage helfen.
